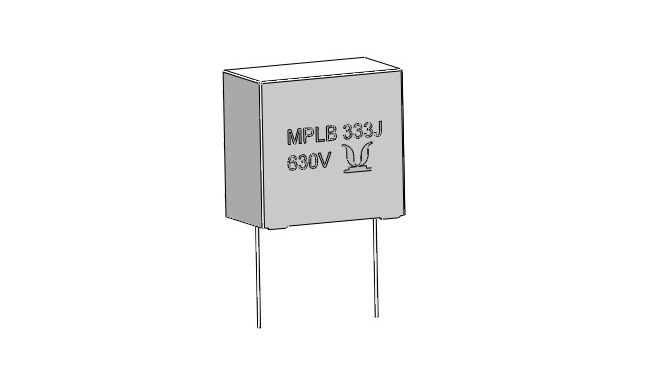

Induction Cooker High Voltage Resonance Series
MPLB(H) 采用高品质的双面蒸镀金属化聚丙烯薄膜无感设计，以及环氧树脂灌封的盒装设计。适用于高频、高压、大电流脉冲电路等，亦广泛专用于电磁炉等感应加热装置的高频振荡回路。
FEATURES |
SPECIFICATIONS |
|||||||
| ● 高电晕启动电压 ● 高电流和高断态电压临界上升率 ● 串联设计 ● 自愈性强 |
工作温度范围: 电容量范围: 电容量偏差: 额定电压: 损耗角正切: 端子间电压测试: 端子与外壳电压测试: 绝缘电阻(IR): dv/dt 最大值（ V/μs）: |
-40°C - +105C 0.10 μF - 1.0 μF ±5% (J), ±10% (K) 1000 VDC, 1200 VDC, 1600 VDC 0.001% max. at 1 KHz, 25°C 1.5*Ur Vdc 1 min or 2.0*Ur Vdc 2s 2.0*Ur + 1000(Vac) for 1 min C< 0.33μF,IR>30000MΩ C>0.33μF,IR>10000 ΩF 500 |
You may download more details for MPLB(H) here - MPLB(H)
